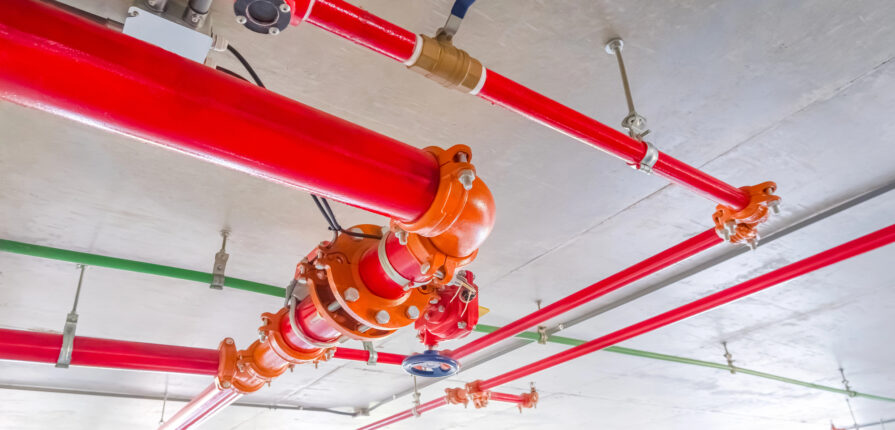

Un impianto sprinkler è un sistema automatico di spegnimento ad acqua progettato per intervenire nelle prime fasi di un incendio. Non è composto soltanto dalle testine visibili sul soffitto: il suo funzionamento dipende dalla corretta integrazione tra rete di tubazioni, alimentazione idrica, valvole, dispositivi di controllo e sistema di allarme.
Ogni impianto deve essere dimensionato in base alle caratteristiche dell’edificio, all’attività svolta, ai materiali presenti e alle modalità di utilizzo degli spazi. Una soluzione adatta a un albergo, per esempio, non può essere trasferita senza verifiche in un magazzino o in uno stabilimento industriale.
Nell’ambito dei propri servizi dedicati agli impianti antincendio, Sogartech segue la progettazione e l’installazione di sistemi destinati ad aziende e attività commerciali, con possibilità di definire contratti personalizzati di assistenza.
Come funziona un impianto sprinkler
Le testine sprinkler sono collegate a una rete di tubazioni alimentata dall’acqua. In condizioni normali restano chiuse grazie a un elemento sensibile al calore, spesso costituito da un’ampolla.
Quando la temperatura nella zona interessata dall’incendio raggiunge il livello previsto per l’attivazione, l’elemento termosensibile si rompe o modifica il proprio stato. La testina si apre e permette all’acqua di raggiungere l’area interessata.
Negli impianti ordinari non si attivano contemporaneamente tutte le testine dell’edificio. Si aprono soltanto quelle esposte a una quantità di calore sufficiente. Questa caratteristica consente di concentrare l’erogazione nella zona in cui si sta sviluppando l’incendio.
Il passaggio dell’acqua nella rete può inoltre generare una segnalazione di allarme, utile per avvisare il personale e attivare le procedure previste dal piano di emergenza.
Sprinkler e rivelazione fumi: due sistemi differenti
Un impianto sprinkler e un sistema di rivelazione fumi svolgono funzioni diverse.
I rivelatori hanno il compito di individuare determinati fenomeni associati a un possibile incendio e trasmettere una segnalazione alla centrale. Le testine sprinkler, invece, reagiscono al calore ed erogano acqua nella zona interessata.
La presenza di un sistema non sostituisce automaticamente l’altro. In base alle caratteristiche dell’edificio, le due soluzioni possono essere integrate all’interno di una strategia antincendio più ampia.
Sogartech realizza anche sistemi di rivelazione fumi destinati a strutture di dimensioni differenti. La configurazione deve essere definita dopo aver analizzato gli ambienti e le esigenze dell’attività.
Da quali elementi è composto un impianto sprinkler
Un sistema sprinkler comprende diversi componenti coordinati tra loro. La configurazione varia in base al progetto, ma può includere:
- testine sprinkler;
- tubazioni principali e secondarie;
- valvole di intercettazione e controllo;
- manometri;
- dispositivi di prova e scarico;
- sistemi di allarme;
- riserva idrica;
- gruppo di pompaggio;
- quadri e collegamenti elettrici;
- dispositivi per il controllo dello stato dell’impianto.
L’efficacia del sistema dipende dalla compatibilità tra questi elementi. Non è sufficiente aumentare il numero delle testine o scegliere una pompa più potente senza considerare la rete nel suo complesso.
La scelta delle testine sprinkler
Le testine non sono tutte uguali. Orientamento, temperatura di intervento, modalità di risposta e caratteristiche di erogazione devono essere coerenti con l’ambiente da proteggere.
Posizione e orientamento
Esistono testine progettate per essere installate sopra o sotto la tubazione e modelli destinati al montaggio laterale. Ogni configurazione produce una specifica distribuzione dell’acqua.
La testina deve essere installata nella posizione prevista dal progetto. Un orientamento differente può alterare la copertura e ridurre l’efficacia del sistema.
Temperatura di attivazione
La temperatura nominale deve essere scelta in relazione alle normali condizioni dell’ambiente. Locali vicini a forni, macchinari che producono calore o coperture particolarmente esposte al sole possono richiedere valutazioni specifiche.
Una temperatura di intervento non adatta potrebbe causare un’attivazione indesiderata o ritardare l’apertura della testina durante un incendio.
Portata dell’acqua
Ogni sprinkler è progettato per erogare una determinata portata in rapporto alla pressione disponibile.
Questo dato, considerato singolarmente, non basta per dimensionare l’impianto. Il calcolo deve tenere conto del numero di testine che potrebbero entrare in funzione nella zona più sfavorita, delle perdite lungo le tubazioni e della distanza dall’alimentazione idrica.
Rete di tubazioni e distribuzione dell’acqua
La rete collega la sorgente idrica alle testine e deve permettere all’acqua di raggiungere i punti previsti dal progetto.
Diametri, percorso delle tubazioni, raccordi e valvole incidono sulle prestazioni. Anche la quota dei diversi ambienti e la distanza dal gruppo di pompaggio influenzano la pressione disponibile.
Le tubazioni devono essere sostenute correttamente e protette dagli urti. Occorre inoltre evitare collegamenti improvvisati con strutture o impianti non progettati per sostenerne il peso.
Rete con tubazioni piene d’acqua
Nella configurazione più comune, le tubazioni sono costantemente riempite d’acqua. Il sistema può quindi erogarla immediatamente dopo l’apertura di una testina.
Questa soluzione richiede ambienti nei quali non esista il rischio di congelamento.
Rete destinata agli ambienti freddi
Quando le tubazioni attraversano zone soggette a basse temperature, il progetto può prevedere configurazioni differenti. La scelta deve considerare i tempi di intervento, le modalità di riempimento della rete e le ulteriori esigenze di manutenzione.
Non è sufficiente aggiungere una protezione provvisoria contro il freddo: occorre valutare l’affidabilità dell’intero sistema.
Ostacoli che possono ridurre l’efficacia degli sprinkler
La distribuzione dell’acqua può essere ostacolata da elementi installati vicino alle testine.
Tra le situazioni da controllare rientrano:
- travi;
- canalizzazioni;
- passerelle portacavi;
- corpi illuminanti;
- controsoffitti;
- pannelli sospesi;
- scaffalature;
- insegne;
- impianti aggiunti dopo la realizzazione del sistema.
Una modifica apparentemente secondaria può creare una barriera tra la testina e l’area da proteggere. Per questo motivo, gli interventi sui soffitti e sulle scaffalature devono essere valutati anche dal punto di vista antincendio.
Sprinkler per magazzini e depositi
La progettazione di un impianto sprinkler destinato a un magazzino richiede una particolare attenzione.
Altezza delle merci, materiali degli imballaggi, presenza di plastica, tipologia dei pallet e configurazione delle scaffalature possono influenzare lo sviluppo dell’incendio e la distribuzione dell’acqua.
Un aumento dell’altezza di stoccaggio o l’introduzione di merci differenti può rendere necessaria una nuova verifica del progetto.
In alcuni depositi, le testine poste al soffitto potrebbero non essere sufficienti. Il progetto può quindi prevedere ulteriori punti di erogazione all’interno delle scaffalature, che devono restare liberi da merci e protetti dagli urti.
Alimentazione idrica e gruppo di pompaggio
L’alimentazione deve garantire la quantità d’acqua e la pressione richieste nelle condizioni previste dal progetto.
In base alle caratteristiche dell’edificio, il sistema può essere collegato a una riserva idrica e a un gruppo di pompaggio. Non è sufficiente verificare la pressione con l’impianto fermo: occorre valutare la disponibilità effettiva durante l’erogazione.
Il gruppo di pompaggio deve essere installato in un locale accessibile e adatto alle attività di controllo. L’area non dovrebbe essere utilizzata come deposito o essere occupata da materiali che ostacolano gli interventi.
Devono essere verificati anche:
- condizioni della riserva idrica;
- sistema di avviamento;
- alimentazione energetica;
- segnalazioni di allarme;
- accessibilità delle valvole;
- possibilità di eseguire prove in sicurezza.
Progettazione di un impianto sprinkler
La progettazione parte dall’analisi del rischio e non dalla semplice superficie dell’edificio.
Il tecnico deve conoscere la destinazione dei locali, i processi svolti, i materiali presenti e le possibili evoluzioni dell’attività. Questi elementi permettono di definire la disposizione delle testine e le caratteristiche dell’alimentazione idrica.
Le principali fasi possono comprendere:
- sopralluogo;
- raccolta delle informazioni sull’attività;
- analisi degli ambienti;
- definizione della soluzione;
- dimensionamento della rete;
- scelta delle testine e dei componenti;
- coordinamento con gli altri impianti;
- installazione;
- prove di funzionamento;
- consegna della documentazione.
Ogni progetto deve rispettare le disposizioni applicabili alla specifica attività e le indicazioni tecniche previste per i componenti utilizzati.
Installazione e prove dell’impianto
Durante l’installazione occorre verificare che i componenti coincidano con quelli indicati nel progetto.
Le testine devono essere protette da urti, pittura, polvere e residui di lavorazione. Non devono essere utilizzate come punti di appoggio e non possono essere modificate per adattarle alla posizione disponibile.
Prima della consegna, la rete deve essere sottoposta alle prove previste dal progetto. I controlli possono interessare:
- tenuta delle tubazioni;
- corretto funzionamento delle valvole;
- erogazione dell’acqua;
- avviamento delle pompe;
- segnalazioni di allarme;
- dispositivi di prova e scarico;
- corrispondenza tra impianto realizzato ed elaborati tecnici.
La documentazione finale deve descrivere ciò che è stato effettivamente installato.
Manutenzione degli impianti sprinkler
La manutenzione permette di individuare anomalie che potrebbero impedire il funzionamento dell’impianto durante un’emergenza.
I controlli devono essere organizzati in base alle caratteristiche del sistema, alle indicazioni dei produttori e al programma previsto per la struttura.
Tra gli elementi da verificare rientrano:
- posizione delle valvole;
- stato dei manometri;
- accessibilità dei dispositivi;
- integrità delle testine;
- eventuali tracce di corrosione;
- perdite lungo le tubazioni;
- condizioni dei supporti;
- disponibilità dell’alimentazione idrica;
- funzionamento delle pompe;
- assenza di ostacoli vicino agli sprinkler.
Una valvola lasciata chiusa dopo un intervento può rendere inefficace una parte della rete, anche se dall’esterno l’impianto appare integro.
Per questo motivo, ogni operazione deve essere registrata e seguita da una verifica del corretto ripristino.
Quando richiedere una nuova verifica dell’impianto
Un impianto sprinkler non può essere considerato immutabile. L’edificio e l’attività possono subire trasformazioni che incidono sul progetto iniziale.
È opportuno richiedere una verifica in caso di:
- cambio di destinazione dei locali;
- ampliamento dell’edificio;
- modifica delle scaffalature;
- aumento dell’altezza delle merci;
- introduzione di materiali differenti;
- installazione di controsoffitti;
- aggiunta di canalizzazioni o apparecchi vicino alle testine;
- riduzione della pressione disponibile;
- sostituzione delle pompe;
- corrosione o perdite ricorrenti;
- ampliamento della rete;
- testine danneggiate o non più identificabili.
In questi casi non basta aggiornare la planimetria. Occorre stabilire se le modifiche alterano la distribuzione dell’acqua o la capacità dell’alimentazione.
Come confrontare i preventivi per un impianto sprinkler
Il costo di un impianto non può essere valutato soltanto in base al prezzo di ogni testina.
Due offerte sono realmente confrontabili quando prendono in considerazione lo stesso edificio e le medesime condizioni di rischio.
Un preventivo dovrebbe specificare:
- ambienti compresi nell’intervento;
- criteri adottati per la progettazione;
- tipologia e quantità dei componenti;
- caratteristiche della rete;
- alimentazione idrica;
- eventuale riserva;
- gruppo di pompaggio;
- opere elettriche;
- prove comprese;
- documentazione consegnata;
- servizi di assistenza successivi.
Un prezzo inferiore può dipendere da una soluzione tecnicamente differente oppure dall’esclusione di opere necessarie. Prima della scelta è quindi utile verificare con precisione il contenuto dell’offerta.
Impianti antincendio in Sardegna con Sogartech
Sogartech opera nel settore degli impianti antincendio attraverso le sedi di Sestu e San Gavino Monreale, con interventi rivolti ad aziende e attività commerciali in Sardegna.
Il servizio viene definito in base alle caratteristiche della struttura e può comprendere progettazione, installazione e assistenza. L’azienda propone inoltre contratti personalizzati che possono includere reperibilità e tempi di intervento concordati.
Per valutare l’installazione di un impianto sprinkler o l’integrazione con gli altri sistemi presenti nell’edificio, è necessario partire da un sopralluogo e dall’analisi delle esigenze.
Domande frequenti sugli impianti sprinkler
Gli sprinkler si attivano tutti contemporaneamente?
Negli impianti ordinari a testine chiuse, si aprono soltanto gli sprinkler raggiunti da una temperatura sufficiente. Esistono configurazioni differenti, che devono essere definite dal progetto.
Le testine sprinkler vengono attivate dal fumo?
No. Le normali testine sprinkler reagiscono al calore. La rivelazione di fumo viene affidata a dispositivi specifici collegati a una centrale.
Un impianto sprinkler sostituisce la rivelazione incendio?
Non automaticamente. Sprinkler e rivelazione svolgono funzioni differenti e possono essere integrati all’interno della strategia prevista per l’edificio.
È possibile verniciare una testina sprinkler?
No. La vernice può alterare la sensibilità dell’elemento termosensibile e la distribuzione dell’acqua. Una testina danneggiata o contaminata deve essere verificata da un tecnico.
Si possono modificare le scaffalature senza controllare l’impianto?
Le modifiche devono essere valutate. Altezza, posizione e caratteristiche delle merci possono creare ostacoli o cambiare le condizioni considerate nel progetto.
Quanto costa un impianto sprinkler?
Il costo dipende dalla superficie, dal tipo di attività, dalla rete, dal numero e dalla tipologia delle testine, dall’alimentazione idrica, dal gruppo di pompaggio e dalle opere necessarie. Un sopralluogo permette di elaborare una proposta attendibile.
Sogartech opera soltanto nella provincia di Cagliari?
No. L’azienda dispone di sedi a Sestu e San Gavino Monreale e opera in tutta la Sardegna.
